原创3D概念

小型水电站

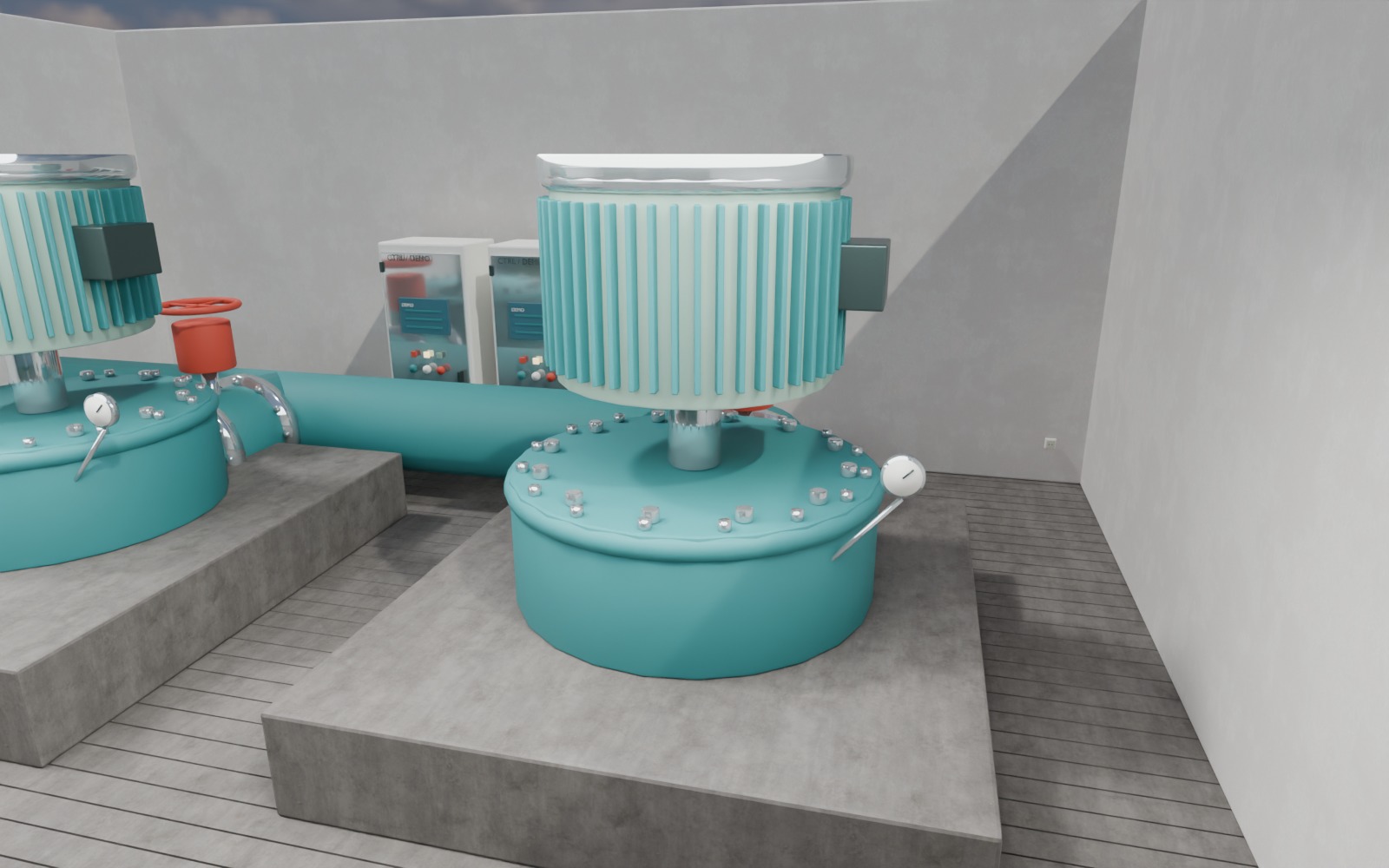

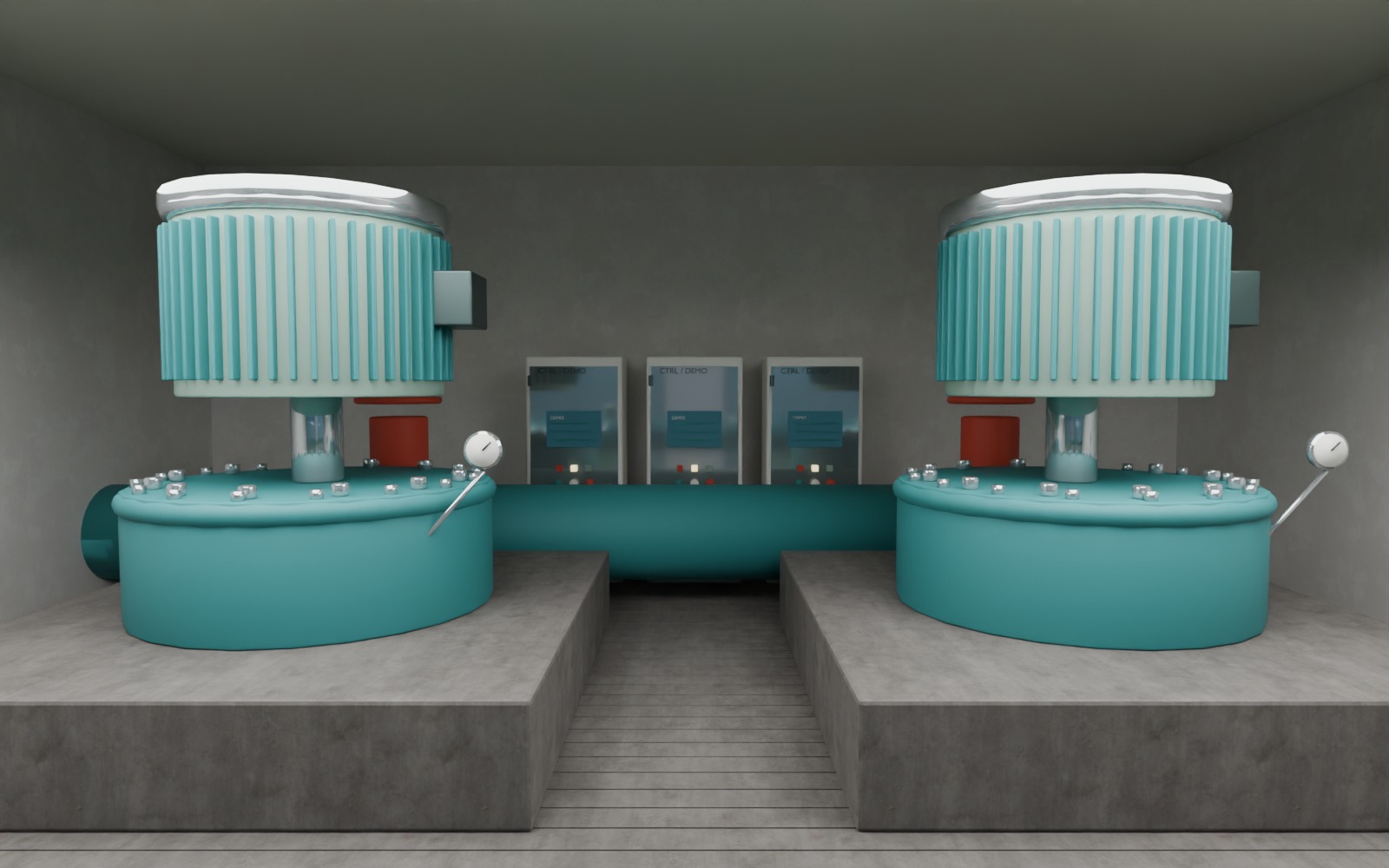

卧式混流式机组：蜗壳、导叶机构、轴、联轴器和共用机架上的发电机。可近距离查看M8和M16紧固组件。

3D功能：视角切换、键盘或屏幕行走控制、屋顶显示及点击查看物品尺寸。界面为俄语。

可查看内容

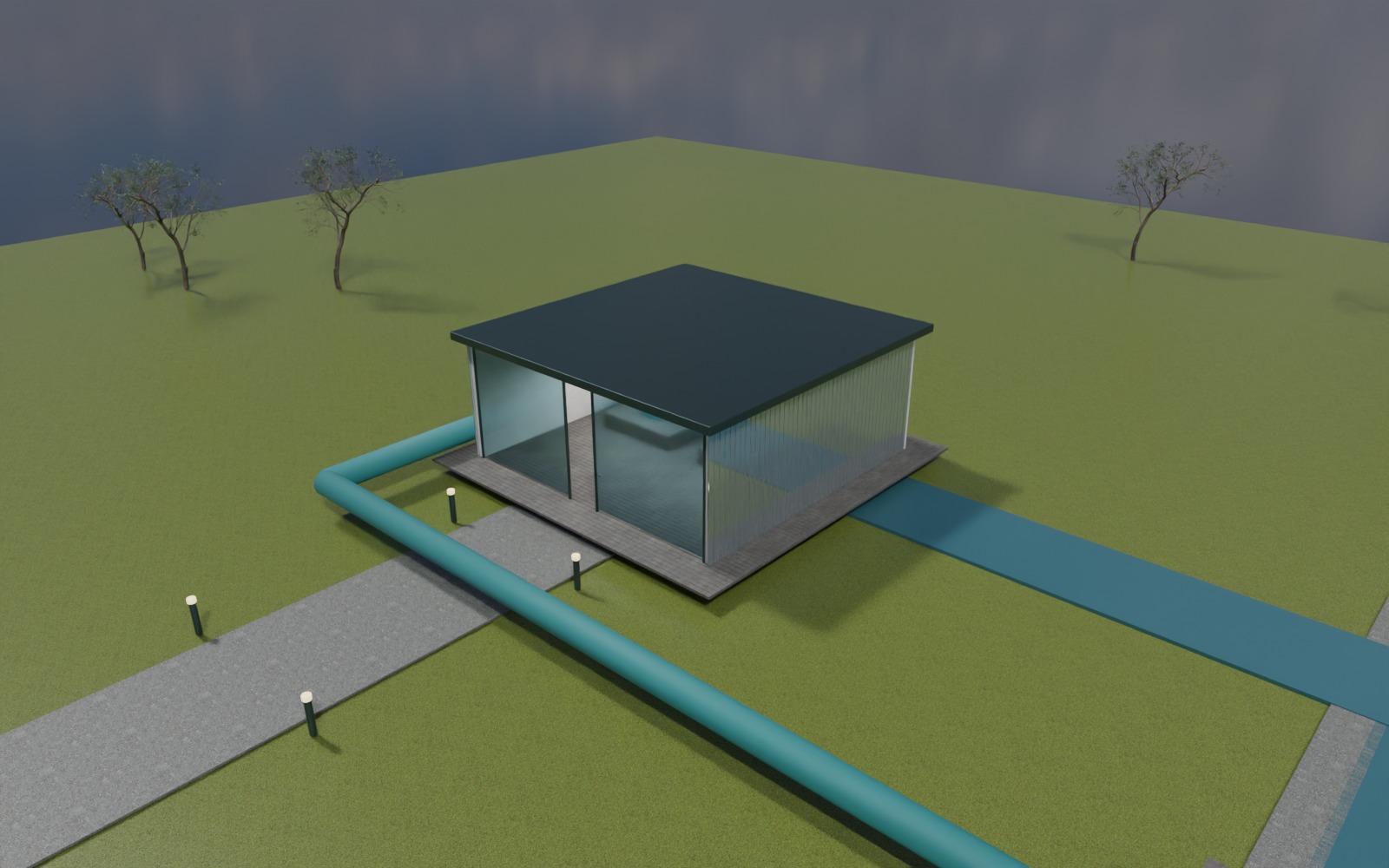

在同一3D场景中探索河岸步道、树林和相邻建筑。此环境为原创设计概念，不对应特定地理位置。

具有纹理和物品细节的原创布局。效果图与交互式3D使用同一模型。这是可视化效果，并非已建项目照片。工程细化仍在进行。ambientCG材质以及Poly Haven植物和家具素材按CC0许可使用。

结构核对 · 2026年10月3日

НАЭВИ 门户介绍了安装在机架或集装箱内的 smarT 模块化水电站，可作为方案类型参考。本场景为自主设计的卧式混流式水轮机布局，并非某一工厂产品的精确复制。

НАЭВИ 介绍了最高 1 MW 的 smarT 和 HEROS 自动化系统。GLOBAL Hydro 公布了混流式集装箱方案及沙希马尔丹实际案例：两个水轮机集装箱和一个独立电气集装箱。这些参数属于参考项目。

连杆和调节环采用钢材表面效果。场景包括液压缸、铰接件、支座、液压站和两条液压管线。第12版细化了漆面与金属表面、软管压接套、风扇护网和油箱接缝。执行机构的推力、行程和动态性能尚未计算。

需要水头、流量、转轮选型、管道及法兰压力等级、紧固件与支座计算。发现尾水管出口与实心地板相交；集水井、尾水渠连接和检修净距需要重新设计。场景尺寸不能用于制造。

模型外部法兰直径为 720 mm，螺栓中心圆为 628 mm，采用 12 个 M16 螺栓。INDURA DN500 PN10 产品为 670 mm、620 mm 中心圆及 20 个直径 26 mm 的孔。当前组件与该产品不符。项目尚未指定 PN10；管道、法兰和紧固件需要按设计压力统一选型。

НАЭВИ 首张图片可见水斗式转轮，其几何形状不能直接用于混流式机组。连杆材料参考独立制造商 Hydro Tinck 的说明，并不代表 НАЭВИ 的供货规格。
